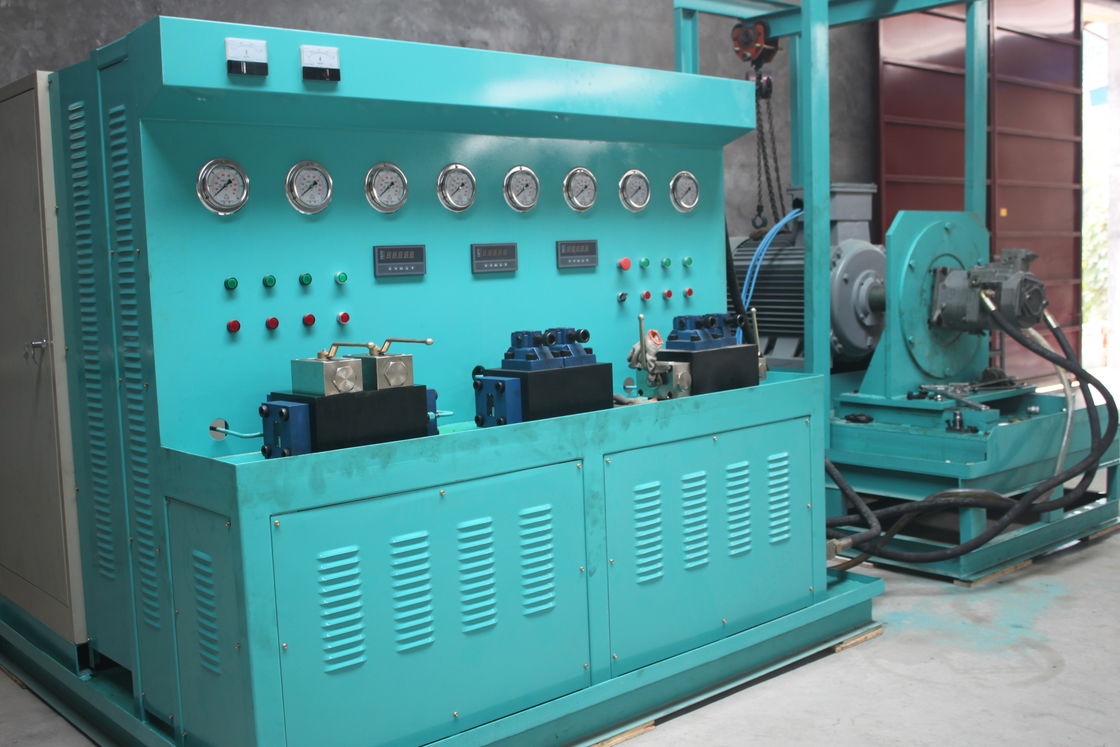

Banco de pruebas completo de la bomba hidráulica

Banco de ensayo hidráulico completo

Para la reparación o fabricación de bombas, motores y cilindros

Examina las bombas hidráulicas (abertas, cerradas, dobles), los motores hidráulicos (de alta velocidad) y realiza ensayos auxiliares de cilindros y válvulas hidráulicas.

II. Objetos de ensayo:

1Prueba de desplazamiento: presión en cero carga, medición de la descarga.
2Prueba de eficiencia de volumen: la eficiencia de medición del volumen en condiciones de funcionamiento nominal.
3Prueba de potencia: potencia de arranque, potencia nominal y sobrecarga.
4Prueba de sobrecarga: desplazamiento máximo de la bomba o motor hidráulico (alta velocidad), velocidad nominal, presión nominal del 110% o presión máxima para un funcionamiento de 1 minuto o menos.
5Prueba de par: par de entrada de la bomba hidráulica, par de extremo del eje del motor hidráulico (prueba inversa)
6Prueba de fuga externa: durante los ensayos anteriores, inspeccionar la fuga de los componentes de sellado.
7- ensayos auxiliares de válvulas hidráulicas y cilindros hidráulicos, etc.

III. Función y parámetros del banco de ensayo

1. Modo de accionamiento: motorizado, con una potencia de 110kw + 22KW + 22KW + 0,75KW
2. Modo de velocidad: control de frecuencia de 0 a 3000 r/min.
3. Modo de carga: válvula de alivio proporcional por ordenador de carga bidireccional de hasta 40 MPa. Capaz de probar bombas dúplex.
4. El caudal máximo: <= 500 L/min. El caudal máximo del sistema auxiliar de baja presión <= 330 L/min.
5La presión máxima del sistema auxiliar: 35 MPa
6El caudal máximo del sistema auxiliar de alta presión: 34 L/min. La presión máxima del sistema auxiliar: 31,5 MPa.
7Intervalo de temperatura para el banco de ensayo: 0 - 60oC
8. Equipado con un radiador de refrigeración por aire
9Requisitos de energía: AC380V 300A
10Sensores y fuente de alimentación de control: DC24V
11La computadora genera automáticamente informes de pruebas, curvas, adquisición de datos e impresión.
12. Modo de visualización: visualización digital de la velocidad, el flujo, la presión y el par. Suministro de aceite: auto-primación y suministro forzado de aceite.
13. Componentes de prueba: principalmente pruebas de bombas hidráulicas abiertas, bombas abiertas dobles, bombas cerradas y motores hidráulicos de alta velocidad.
14- Capaz de probar tanto en el sentido de las agujas del reloj como en sentido contrario.
15. con filtro de aceite para reciclar el aceite filtrado
16Filtro de 4 grados con función de alarma.
17. Volumen del tanque de aceite: según la solicitud del cliente
18El proveedor es responsable de la instalación y puesta en marcha del equipo.
