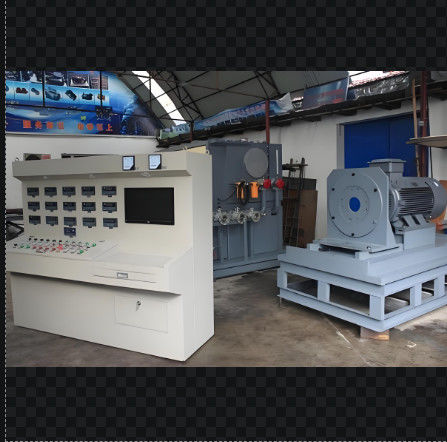

Banco de pruebas de reparación integral de bombas hidráulicas

Banco de ensayo hidráulico completo

para la reparación o la fabricación de bombas/motores/cilindros,

Prueba las bombas hidráulicas (aberta, cerrada, doble bomba abierta), los motores hidráulicos (alta velocidad) y los cilindros y válvulas hidráulicos de prueba auxiliares.

II. Las condiciones de trabajo , Objetos de ensayo:

1, ensayo de desplazamiento: presión sin carga, medición de descarga.

2, ensayo de eficiencia de volumen: la eficiencia de medición del volumen en condiciones de funcionamiento nominal,

3, prueba de potencia: potencia de arranque, potencia nominal, potencia de sobrecarga.

4, ensayo de sobrecarga: desplazamiento máximo de la bomba o del motor hidráulico (alta velocidad), velocidad nominal, presión nominal del 110% o presión máxima de funcionamiento de 1 minuto o menos.

5, ensayo del par: par de entrada de la bomba hidráulica, par de extremo del eje del motor hidráulico (ensayo inverso)

6, ensayo de fuga externa: en el ensayo anterior, comprobar la fuga de las partes de sellado.

7, ensayo auxiliar para válvula hidráulica y cilindro hidráulico, etc.


III. Función y parámetros del banco de ensayo

1, modo de accionamiento: accionamiento por motor, potencia 110kw+22KW+22KW+0,75KW

2, modo de velocidad: control de frecuencia 0-3000r/min.

3, modo de carga: válvula de alivio proporcional computarizada de carga doble 40MPa.

4, el caudal máximo: <= 500L/min

El caudal máximo del sistema auxiliar de baja presión <= 330L/min 5,
el sistema auxiliar de presión máxima: 35MPa

6. El caudal máximo del sistema auxiliar de alta presión es de 34 L/min.
el sistema auxiliar de presión máxima: 31,5 MPa

7, rango de temperatura para el banco de ensayo: 0-60oC

8, con radiador de refrigeración por aire

9, requisitos de potencia: AC380V 300A

10, sensores y fuente de alimentación de control: DC24V

11, el ordenador genera automáticamente informes de ensayo, curvas, adquisición de datos e impresión.

12, modo de visualización: visualización digital de la velocidad, el caudal, la presión y el par.
Suministro de petróleo: autoalimentado y suministro forzado de petróleo.

13, componentes de ensayo: principalmente para probar la bomba hidráulica abierta, la bomba abierta doble, la bomba cerrada, el motor hidráulico de alta velocidad.

14, capaz de probar tanto la rotación en el sentido de las agujas del reloj como la rotación en el sentido contrario;

15, con un filtro de aceite para reciclar el aceite filtrado

16, filtro de 4 grados con función de alarma.

17Volumen del depósito de aceite: según la solicitud del cliente

18, el proveedor es responsable de la instalación y puesta en marcha del equipo

Ejemplo de configuración
