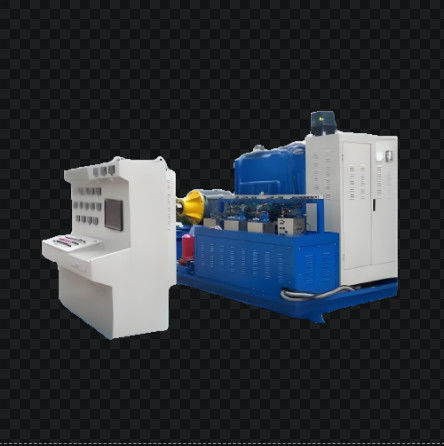

Banco de pruebas hidráulico completo con tecnología avanzada

Fabricante de banco de ensayo hidráulico completo

Para la reparación y producción de bombas, motores y cilindros

Realiza exámenes en bombas hidráulicas (tipos abiertas, cerradas y abiertas doble), motores hidráulicos (alta velocidad) y realiza pruebas auxiliares en cilindros y válvulas hidráulicas.

Puntos de ensayo:

1Prueba de desplazamiento: incluye la medición de la presión y la descarga sin carga.
2Prueba de eficiencia de volumen: mide la eficiencia de volumen en condiciones de funcionamiento nominal.
3Prueba de potencia: cubre potencia de arranque, potencia nominal y potencia de sobrecarga.
4Prueba de sobrecarga: determina el desplazamiento máximo de la bomba o motor hidráulico (alta velocidad), velocidad nominal, 110% de la presión nominal,o la presión máxima para un funcionamiento de 1 minuto o menos.
5Prueba de par: se trata del par de entrada de la bomba hidráulica y del par del extremo del eje del motor hidráulico (prueba inversa).
6Prueba de fugas externas: durante los ensayos anteriores, se inspecciona la fuga de los componentes de sellado.
7. Pruebas auxiliares para válvulas hidráulicas y cilindros hidráulicos, etc.

Función y parámetros del banco de ensayo:

1Modo de accionamiento: es accionado por motor, con una potencia de 110kw + 22KW + 22KW + 0.75KW.
2Modo de velocidad: el control de frecuencia oscila entre 0 y 3000 r/min.
3Modo de carga: La válvula de alivio proporcional de ordenador permite una carga bidireccional de hasta 40 MPa. Es capaz de probar bombas dúplex.
4. Flujo máximo: es ≤ 500 L/min. El caudal máximo del sistema auxiliar de baja presión es ≤ 330 L/min.
5- Presión máxima del sistema auxiliar: 35 MPa.
6El caudal máximo del sistema auxiliar de alta presión es de 34 L/min. La presión máxima del sistema auxiliar es de 31,5 MPa.
7Rango de temperatura del banco de ensayo: entre 0 y 60oC.
8Está equipado con un radiador de aire.
9Requisitos de energía: AC380V 300A.
10- Sensores y control de alimentación: DC24V.
11El ordenador genera automáticamente informes de pruebas, curvas, adquiere datos y permite la impresión.
12Modo de visualización: proporciona una visualización digital de la velocidad, el flujo, la presión y el par.
13. Componentes de prueba: Las pruebas principales son en bombas hidráulicas abiertas, bombas abiertas dobles, bombas cerradas y motores hidráulicos de alta velocidad. También ayuda a probar válvulas hidráulicas y cilindros hidráulicos,etc..
14Es capaz de probar tanto en el sentido de las agujas del reloj como en sentido contrario.
15Está equipado con un filtro de aceite para reciclar el aceite filtrado.
16Tiene un filtro de 4 grados con una función de alarma.
17- Volumen del tanque de aceite: es según la solicitud del cliente.
18El proveedor es responsable de la instalación y puesta en marcha del equipo.



Para más información, póngase en contacto conmigo.
