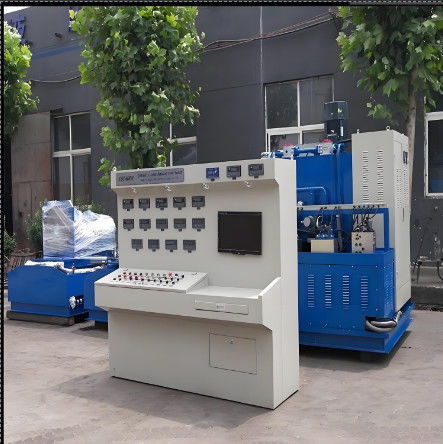

Banco de ensayo hidráulico completo para ensayos y mantenimiento de componentes hidráulicos

Banco de ensayo hidráulico completo

Para la reparación y fabricación de bombas, motores y cilindros, realiza exámenes de bombas hidráulicas (abiertas, cerradas y de doble apertura), motores hidráulicos (de alta velocidad),y realiza ensayos auxiliares en cilindros y válvulas hidráulicas.

Los elementos de ensayo incluyen:

1. Prueba de desplazamiento: comprendiendo la presión sin carga y la medición de la descarga.
2Prueba de eficiencia de volumen: Medida de la eficiencia de volumen en condiciones de funcionamiento nominal.
3Prueba de potencia: cubre potencia de arranque, potencia nominal y potencia de sobrecarga.
4Prueba de sobrecarga: determinación del desplazamiento máximo de la bomba o motor hidráulico (alta velocidad), velocidad nominal, 110% de la presión nominal,o la presión máxima para un funcionamiento de 1 minuto o menos.
5. Prueba de par: En el que participan el par de entrada de la bomba hidráulica y el par del extremo del eje del motor hidráulico (prueba inversa).
6Prueba de fugas externas: durante los ensayos anteriores, se inspecciona la fuga de los componentes de sellado.
7. Pruebas auxiliares para válvulas hidráulicas y cilindros hidráulicos, etc.

La función y los parámetros del banco de ensayo son los siguientes:

1Modo de accionamiento: motorizado, con una potencia de 110kw + 22KW + 22KW + 0.75KW.
2Modo de velocidad: control de frecuencia de 0 a 3000 r/min.
3Modo de carga: La válvula de alivio proporcional de ordenador permite una carga bidireccional de hasta 40 MPa, siendo capaz de probar bombas dúplex.
4. Flujo máximo: ≤ 500 L/min. El caudal máximo del sistema auxiliar de baja presión es ≤ 330 L/min.
5Presión máxima del sistema auxiliar: 35 MPa.
6El caudal máximo del sistema auxiliar de alta presión es de 34 L/min. La presión máxima del sistema auxiliar es de 31,5 MPa.
7- Rango de temperatura del banco de ensayo: entre 0 y 60oC.
8Está equipado con un radiador de aire.
9Requisitos de energía: AC380V 300A.
10- Sensores y control de alimentación: DC24V.
11El ordenador genera automáticamente informes de pruebas, curvas, adquiere datos y permite la impresión.
12. Modo de visualización: proporciona una visualización digital de la velocidad, el flujo, la presión y el par. El suministro de aceite se realiza a través de auto-primación y suministro forzado de aceite.
13. Componentes de prueba: Las pruebas principales son en bombas hidráulicas abiertas, bombas abiertas dobles, bombas cerradas y motores hidráulicos de alta velocidad. También ayuda a probar válvulas hidráulicas y cilindros hidráulicos,etc..
14Es capaz de probar tanto en el sentido de las agujas del reloj como en sentido contrario.
15Está equipado con un filtro de aceite para reciclar el aceite filtrado.
16Tiene un filtro de 4 grados con una función de alarma.
17Volumen del tanque de aceite: según la solicitud del cliente.
18El proveedor es responsable de la instalación y puesta en marcha del equipo.
