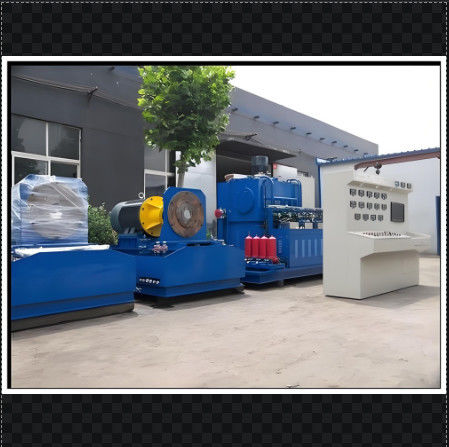

Banco de ensayo completo de bomba/motor hidráulico

Banco de ensayo completo de la bomba hidráulica

Función y parámetros del banco de ensayo

1.- ¿ Qué?elel modo: por motor eléctrico, 160kw + 22KW + 2,2KW + 0,75KW +

2,velocidadel ajusteel modo: control del convertidor de frecuencia 0-1500 r/min.

3,modo de carga: carga bidireccional, mediante válvula de alivio manual, 42 Mpa, se pueden probar bombas en tándem.

4.muestraelel modo: la velocidad de rotación, el flujo y la temperatura se muestran en.meter digital.

La presión se muestra por medidor mecánico

El suministro de aceite desde el banco de ensayo a la bomba requiere ensayo: tanto de auto-primación como de forma forzada

5.qué se puede probarEl banco de ensayos prueba principalmente bombas hidráulicas abiertas, bombas abiertas en tándem, bombas cerradas y motores hidráulicos de alta velocidad. , y válvula hidráulica auxiliar de ensayo y motor de baja velocidad, etc.

6 El banco de ensayo es capaz de probar tanto las bombas de rotación en sentido horario como las de rotación en sentido contrario.

7. el banco de pruebas puede generar e imprimir el informe de prueba.

8. el banco de ensayo está equipado con filtros para la recuperación del aceite de fuga.

9El volumen del depósito de aceite: 850 L-3000 L

10. el aceite dentro y el aceite fuera se filtran con función de alarma

Función del banco de ensayo

Se utilizan principalmente bombas hidráulicas abiertas simples, dobles o triples, o bombas hidráulicas cerradas simples, o motor hidráulico axial de alta velocidad, etc.

Modo de conducción: motor eléctrico de 160 kW (6 polos),

velocidad de rotación: 0-1500 r/min (Se aplicarán las siguientes medidas:se recomienda)

Modo de carga: 1 carga para la bomba, a través de la válvula de relevo piloto y el método de carga de 3 bucles,

La presión máxima es de 35Mpa*2+31,5Mpa*1

• Carga para el motor hidráulico:

Modo de alimentación del aceite:

Suministro de aceite de la bomba de aceite de baja presión: 70 L/min 0-3MPa

Suministro de aceite de preparación automática

Pumpa de aceite auxiliar de alta presión: 18L/min 0-31,5Mpa

1# aceite auxiliar de la bomba piloto: 15L/min 0-4Mpa

2# Aceite auxiliar de la bomba piloto: 15L/min 0-4Mpa

Modo de muestra:

1. en metros y computadoras;

• El caudal, la temperatura y la velocidad se muestran en dígito;
• La presión se muestra por medidor y el ordenador lee la señal enviada por el sensor de presión;
• El nivel de aceite se muestra directamente por el medidor de nivel de líquido
• El bloqueo del filtro es alarmado por luz roja y zumbido

Purificación de aceite: filtración en 8 etapas

Otra bomba de aceite está equipada para recuperar el aceite en la ranura de aceite del área de la plataforma.

Medios de trabajo:aceite hidráulico isovg46

Volumen del petróleo: 1000 litros
