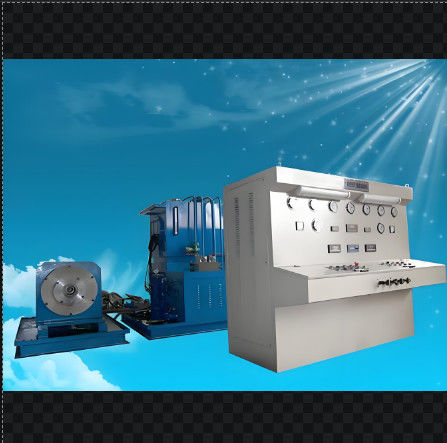

Banco de ensayo hidráulico de amplio rango de presión para bombas hidráulicas

Banco de ensayo hidráulico completo

para la reparación o la fabricación de bombas/motores/cilindros,

Prueba las bombas hidráulicas (aberta, cerrada, doble bomba abierta), los motores hidráulicos (alta velocidad) y los cilindros y válvulas hidráulicos de prueba auxiliares.

Descripción detallada de un banco de ensayo de bomba hidráulica

Un banco de pruebas de bomba hidráulica es un equipo sofisticado diseñado para evaluar el rendimiento, la fiabilidad y la eficiencia de las bombas hidráulicas.Este banco sirve como una herramienta crítica para los fabricantesA continuación se presenta una descripción detallada del banco de pruebas de la bomba hidráulica y sus componentes.
Resumen del banco de ensayo de la bomba hidráulica

El banco de pruebas de la bomba hidráulica es un sistema integral que simula condiciones de funcionamiento reales para probar bombas hidráulicas en diversos escenarios.incluido el motor motriz, una bomba en ensayo, un panel de control, un sistema de filtración y un equipo de adquisición de datos.

Componentes clave del banco de ensayo de la bomba hidráulica

1. Motor de conducción: El motor de conducción es responsable de alimentar la bomba bajo prueba. Puede ser un motor eléctrico o un motor hidráulico, dependiendo del diseño del banco de prueba.El motor es capaz de ajustar su velocidad para simular diferentes condiciones de funcionamiento, por lo general en un rango de 0 a 3000 rpm.

2. Bomba bajo prueba: El banco de prueba está diseñado para acomodar varios tipos de bombas hidráulicas, como bombas de émbolo, bombas de engranajes, bombas de veleta y motores de émbolo.La bomba está fija en el banco de ensayo., lo que permite una fácil instalación y extracción.

3. Panel de control: El panel de control es el centro central para operar el banco de pruebas. Cuenta con una interfaz fácil de usar con botones, interruptores y una pantalla.El panel de control permite a los operadores ajustar la velocidad del motor, establecer límites de presión y controlar el proceso de ensayo.

4Sistema de filtración: un sistema de filtración de alta precisión es parte integrante del banco de ensayo para garantizar que el fluido hidráulico permanezca limpio durante la prueba.un filtro de presión, y un filtro de retorno, con una precisión de filtración de hasta 20 μm o superior.

5Equipo de adquisición de datos: el banco de pruebas está equipado con sensores y un sistema informatizado de adquisición de datos para registrar y analizar los datos de prueba.y el consumo de energía se monitorean en tiempo real.

Características y funciones del banco de ensayo de la bomba hidráulica

- Ajuste de velocidad sin pasos: el banco de ensayo permite una regulación continua de la velocidad del motor motriz, lo que permite a los operadores probar la bomba en diversas condiciones de funcionamiento.

- Amplio rango de presión: el banco de ensayo puede funcionar dentro de un amplio espectro de presión, típicamente de 31 a 42 Mpa, para simular diferentes entornos de trabajo.

- Medición de alta precisión: la inclusión de medidores y medidores digitales garantiza una medición precisa y fiable de los parámetros de ensayo.

- Operación informática: el sistema informático integrado facilita el análisis avanzado de datos, la presentación de informes y el seguimiento en tiempo real de los resultados de las pruebas.

- Seguridad certificada CE: el banco de ensayos cumple con las normas europeas de seguridad y rendimiento, garantizando un entorno de ensayo seguro.
En conclusión, el banco de ensayo de la bomba hidráulica es una herramienta esencial para evaluar el rendimiento y la fiabilidad de las bombas hidráulicas.Sus características avanzadas y sus capacidades de control preciso lo convierten en un activo indispensable para los fabricantes de equipos hidráulicos, profesionales del mantenimiento y investigadores.

II. Las condiciones de trabajo , Objetos de ensayo:

1, ensayo de desplazamiento: presión sin carga, medición de descarga.

2, ensayo de eficiencia de volumen: la eficiencia de medición del volumen en condiciones de funcionamiento nominal,

3, prueba de potencia: potencia de arranque, potencia nominal, potencia de sobrecarga.

4, ensayo de sobrecarga: desplazamiento máximo de la bomba o del motor hidráulico (alta velocidad), velocidad nominal, presión nominal del 110% o presión máxima de funcionamiento de 1 minuto o menos.

5, ensayo del par: par de entrada de la bomba hidráulica, par de extremo del eje del motor hidráulico (ensayo inverso)

6, ensayo de fuga externa: en el ensayo anterior, comprobar la fuga de las partes de sellado.

7, ensayo auxiliar para válvula hidráulica y cilindro hidráulico, etc.


III. Función y parámetros del banco de ensayo

1, modo de accionamiento: accionamiento por motor, potencia 110kw+22KW+22KW+0,75KW

2, modo de velocidad: control de frecuencia 0-3000r/min.

3, modo de carga: válvula de alivio proporcional computarizada de carga doble 40MPa.

4, el caudal máximo: <= 500L/min

El caudal máximo del sistema auxiliar de baja presión <= 330L/min 5,
el sistema auxiliar de presión máxima: 35MPa

6. El caudal máximo del sistema auxiliar de alta presión es de 34 L/min.
el sistema auxiliar de presión máxima: 31,5 MPa

7, rango de temperatura para el banco de ensayo: 0-60oC

8, con radiador de refrigeración por aire

9, requisitos de potencia: AC380V 300A

10, sensores y fuente de alimentación de control: DC24V

11, el ordenador genera automáticamente informes de ensayo, curvas, adquisición de datos e impresión.

12, modo de visualización: visualización digital de la velocidad, el caudal, la presión y el par.
Suministro de petróleo: autoalimentado y suministro forzado de petróleo.

13, componentes de ensayo: principalmente para probar la bomba hidráulica abierta, la bomba abierta doble, la bomba cerrada, el motor hidráulico de alta velocidad.

14, capaz de probar tanto la rotación en el sentido de las agujas del reloj como la rotación en el sentido contrario;

15, con un filtro de aceite para reciclar el aceite filtrado

16, filtro de 4 grados con función de alarma.

17Volumen del depósito de aceite: según la solicitud del cliente

18, el proveedor es responsable de la instalación y puesta en marcha del equipo

Para más información, póngase en contacto conmigo.
