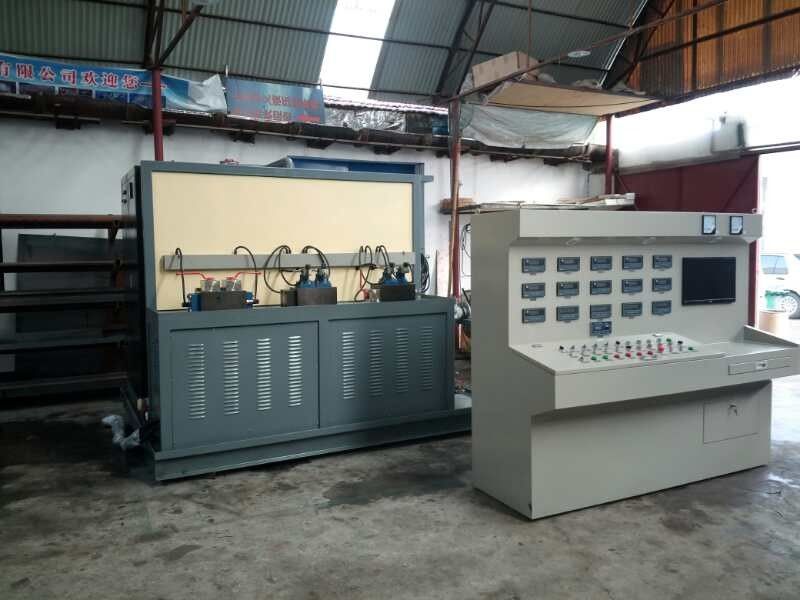

Banco de ensayo hidráulico avanzado para soluciones de ensayo completas

Banco de pruebas de bomba hidráulica para la reparación de excavadoras

con ordenador y PLC de SIEMENS

Este banco de ensayo adopta una estructura cerrada del depósito de aceite, lo que permite trabajar en el entorno de polvo, pero los usuarios deben prestar atención a la limpieza regular del polvo en el banco de ensayo,para garantizar una buena disipación de calor del sistema hidráulico y la limpieza del aceite.

YST 500 es un banco de pruebas profesional integral, que está diseñado para probar la bomba / motor hidráulico, así como la prueba de la bomba reparada pr motor.YST 500 selecciona componentes y accesorios hidráulicos nacionales y extranjeros de alta calidad, por lo que tiene las ventajas de estructura compacta, calidad confiable, diseño razonable,Facilidad de operación y mantenimiento y otras características/ Se ajusta a la norma china GB3766-88 "sistema hidráulico de condiciones técnicas generales" , en el que cada solicitud de prueba puede ser atendida por YST 500/

Parámetros principales

• Dimensión y parámetros principales

Peso: 3 toneladas

Dimensión exterior:

La plataforma de conducción: 1400*2100*1600 mm

El depósito de aceite principal y la mesa de control de la válvula: 2700*2050*2030mm

Potencia de accionamiento: 110 kW

Motor auxiliar: bomba de suministro de aceite de baja presión de 22 kW es una bomba de veleta, 45V-75A

Motor auxiliar: 22KW, la bomba de suministro de aceite de alta presión es A2F23/31

Flujo máximo: 500L+500L

2. la configuración principal y los parámetros del banco de ensayo

Modo de conducción: con motor eléctrico

Velocidad: motor de 4 polos, 0 ‰ 3000 r/min (Se recomienda utilizar menos de 2300 r/min)

Modo de carga: edición por ordenador; modo manual y automático para la presión de carga,

Modo de suministro de aceite: autoabsorción y fuerza

Modo de visualización: medidor digital y pantalla de ordenador

Modo de funcionamiento: manual y automático

3 medio de trabajo:Aceite hidráulico ISOVG46

4. Volumen del depósito de aceiteDiseñado para 1250 litros, 1200 litros en realidad.

5- el requisito de pureza del aceite:

El grado de seguridad de la aeronave es el siguiente:

IV: Instrucciones de instalación

1Después de la llegada de este sistema hidráulico, comprobar si todo está dentro de los requisitos, si el banco de pruebas cumple con la solicitud de diseño, y si hay algún daño.contactar directamente con el fabricante.

• Cuando cada parte del sistema hidráulico esté instalada, se deberá asegurarse de que la cubierta o el envoltorio de cada puerto de aceite exterior no se caigan antes de colocar las mangueras correspondientes para este equipo.para evitar cualquier contaminación de este sistema hidráulico.

• Después de transportar este sistema hidráulico a la posición de instalación, fijarlo firmemente, para evitar cualquier influencia en el rendimiento de este sistema hidráulico.

• Después de que cada parte de este sistema hidráulico está en su

en la posición correcta, ajustar las mangueras para el sistema hidráulico de acuerdo con el dibujo de funcionamiento hidráulico.

5.Al realizar el trabajo de conexión, no pierda o dañe ningún sello,

6Después de terminar la instalación, por favor conecte los componentes eléctricos de acuerdo con el diagrama de cableado.
