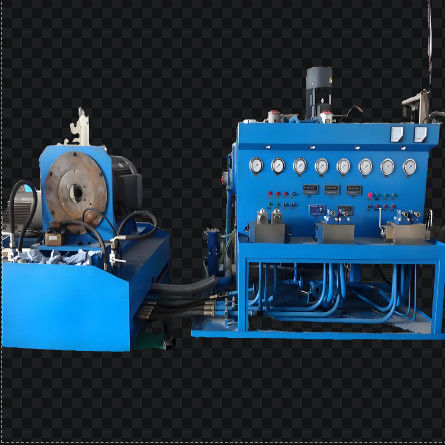

Estancia de ensayo hidráulica especializada Sistema integral para bomba y motor

Descripción detallada de un banco de ensayo de bomba hidráulica

75kw, 90kw, 110kw, 132kw, 160kw

31Mpa, 42Mpa con ordenador Capacidad para imprimir el informe de ensayo y la curva de ensayo

El banco de pruebas de bombas hidráulicas es un equipo especializado diseñado para evaluar el rendimiento y la fiabilidad de las bombas hidráulicas en condiciones controladas.ingenieros de mantenimientoA continuación se presenta una descripción detallada del banco de ensayo de la bomba hidráulica y sus diversos componentes.

El banco de pruebas de la bomba hidráulica es un sistema integral que simula aplicaciones del mundo real para probar bombas hidráulicas en una amplia gama de escenarios de funcionamiento.Se compone de varios componentes clave, incluido un motor de accionamiento, la bomba a ensayar, un panel de control, un sistema de filtración y equipos de adquisición de datos.

Componentes clave del banco de ensayo de la bomba hidráulica
1. Motor de accionamiento: El motor de accionamiento es el corazón del banco de ensayo, proporcionando la potencia necesaria para operar la bomba hidráulica en prueba. Puede ser un motor eléctrico o un motor hidráulico,que ofrece un amplio rango de ajustes de velocidad típicamente de 0 a 3000 rpm.

2. Bomba a probar: El banco de pruebas está diseñado para acomodar varios tipos de bombas hidráulicas, como bombas de émbolo, bombas de engranajes, bombas de veleta y motores de émbolo.La bomba está fija en el banco de ensayo., lo que permite una fácil instalación y extracción.

3Panel de control: El panel de control sirve como la unidad de control central para el banco de pruebas. Cuenta con una interfaz fácil de usar con botones, interruptores y una pantalla de visualización.El panel de control permite a los operadores ajustar la velocidad del motor, establecer límites de presión y controlar el proceso de ensayo en tiempo real

.
4Sistema de filtración: un sistema de filtración eficiente es crucial para mantener la limpieza del fluido hidráulico durante el ensayo.

incluye un filtro de presión, un filtro de retorno y un filtro de succión, con una precisión de filtración de hasta 20 μm o superior.

5Equipo de adquisición de datos: el banco de pruebas está equipado con sensores de alta precisión y un sistema informatizado de adquisición de datos para registrar y analizar los datos de prueba.,La temperatura y el consumo de energía se monitorean y registran.

Características y funciones del banco de ensayo de la bomba hidráulica

- Control de velocidad variable: el banco de ensayo permite ajustar la velocidad del motor de accionamiento sin pasos, lo que permite a los operadores simular diferentes condiciones de funcionamiento de la bomba.

- Amplio rango de presión: el banco de ensayo puede funcionar dentro de un amplio rango de presión, generalmente de 31 a 42 MPa, para adaptarse a diversas aplicaciones de bomba.

- Mediciones de alta precisión: la inclusión de medidores y medidores digitales garantiza una medición precisa y fiable de los parámetros de ensayo.

- Operaciones informatizadas: el sistema informático integrado facilita el análisis avanzado de datos, genera informes detallados y proporciona un seguimiento en tiempo real de los resultados de las pruebas.

- Certificación de seguridad: el banco de ensayos está certificado CE, lo que garantiza el cumplimiento de las normas europeas de seguridad y rendimiento.
Conclusión

El banco de pruebas de la bomba hidráulica es una herramienta indispensable para evaluar el rendimiento, la fiabilidad y la eficiencia de las bombas hidráulicas.y las opciones de ensayo completas lo convierten en un equipo esencial para los fabricantes de equipos hidráulicosAl simular condiciones reales, el banco de pruebas ayuda a garantizar que las bombas hidráulicas cumplan con los más altos estándares de calidad y rendimiento.

Requisitos funcionales: Disponible paraprincipalmente la bomba hidráulica de ensayo (abierta, cerrada, doble bomba abierta), los motores de alta velocidad

El banco de pruebas también hacer la prueba auxiliar para cilindro de aceite hidráulico, motor hidráulico de baja velocidad y válvulas

Motor de alta velocidadque se someterán a ensayo con arreglo al método de ensayo de las bombas.

Motor de baja velocidadse prueba en un método simple. Montar una bomba en la mesa de prueba. La bomba está conectada con el motor de accionamiento eléctrico de 90KW.entonces dejar que la bomba conducir el motor hidráulico de baja velocidad.

Para más información, póngase en contacto conmigo.
