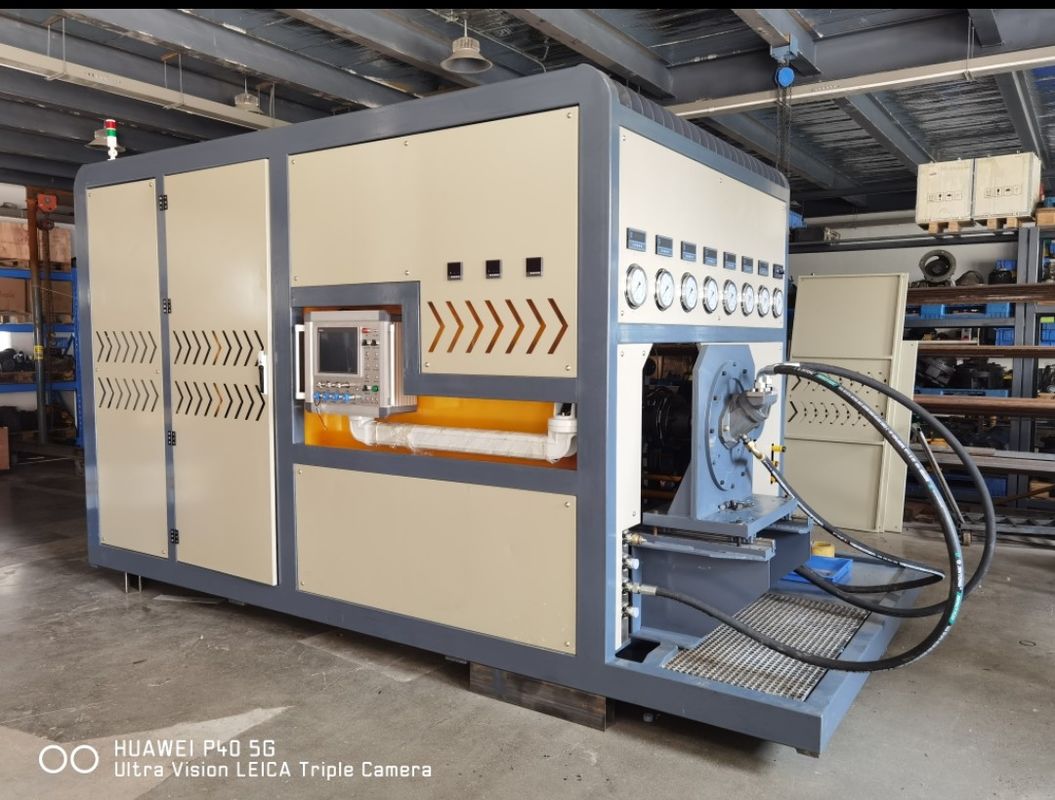

Banco de pruebas de bombas hidráulicas avanzadas para ensayos de diversos componentes hidráulicos

Banco de ensayo de la bomba hidráulica

I. Requisitos funcionales:
Capaz de probar principalmente bombas hidráulicas (bombas abiertas, bombas cerradas, bombas abiertas dobles) y motores de alta velocidad.

El ordenador situado en el banco de ensayo adquiere y registra los datos de ensayo de la bomba hidráulica y del motor hidráulico y, posteriormente, crea curvas de visualización e imprime informes de ensayo.

II. Las condiciones de trabajo
Puntos de ensayo:

1. Prueba de desplazamiento: Incorpora prueba de presión sin carga y prueba de desplazamiento.
2Prueba de la eficiencia del volumen: Medida de la eficiencia del volumen en condiciones de funcionamiento nominal.
3Prueba de sobrecarga: abarca el desplazamiento máximo de la bomba o motor hidráulico (a alta velocidad), la velocidad nominal y el funcionamiento durante 1 minuto o menos bajo presión nominal o la presión máxima.
4. Prueba de fugas externas: durante el ensayo antes mencionado, inspeccionar las fugas de los componentes de sellado.
5Asistencia en pruebas de válvulas hidráulicas, cilindros hidráulicos, etc.

III. Función y parámetros del banco de ensayo

1Modo de conducción: accionado por motor eléctrico, 160 kW + 5,5 kW + 5,5 kW + 0,75 kW + 0,75 kW + 0,75 kW
2Modo de ajuste de velocidad: regulado por un convertidor de frecuencia, 100 - 3000 r/min.
3Modo de carga: carga en tres direcciones, mediante válvula de alivio manual, 38Mpa + 38Mpa + 31.5Mpa. Se pueden probar tres bombas.
4. Suministro de aceite desde el banco de pruebas hasta la bomba de ensayo: están disponibles métodos de auto-primación y forzados.
5El banco de pruebas examina principalmente las bombas hidráulicas abiertas, las bombas abiertas en tándem, las bombas cerradas y los motores hidráulicos de alta velocidad.Realiza ensayos auxiliares en válvulas hidráulicas y cilindros hidráulicos, etc.
6El banco de ensayo tiene la capacidad de probar bombas de rotación tanto en el sentido de las agujas del reloj como en sentido contrario.
7El banco de pruebas puede generar e imprimir informes de pruebas.
8El banco de ensayo está equipado con un equipo de filtro para la recuperación del aceite de fuga.
9- Volumen del tanque de aceite: 1200L
10El aceite se filtra con una función de alarma.
11Método de refrigeración: radiador de refrigeración por aire
12. Flujo máximo del sistema: ≤ 380L/min + 380L/min + 150L/min
13. Flujo máximo del sistema de asistencia a baja presión: ≤ 70 L/min. Presión del sistema de asistencia a baja presión: 3Mpa
14. Flujo máximo del sistema de asistencia a alta presión: ≤ 15 L/min. Presión del sistema de asistencia a alta presión: 31,5 Mpa
15Sistema de guía: 2 bombas y 4 vías
