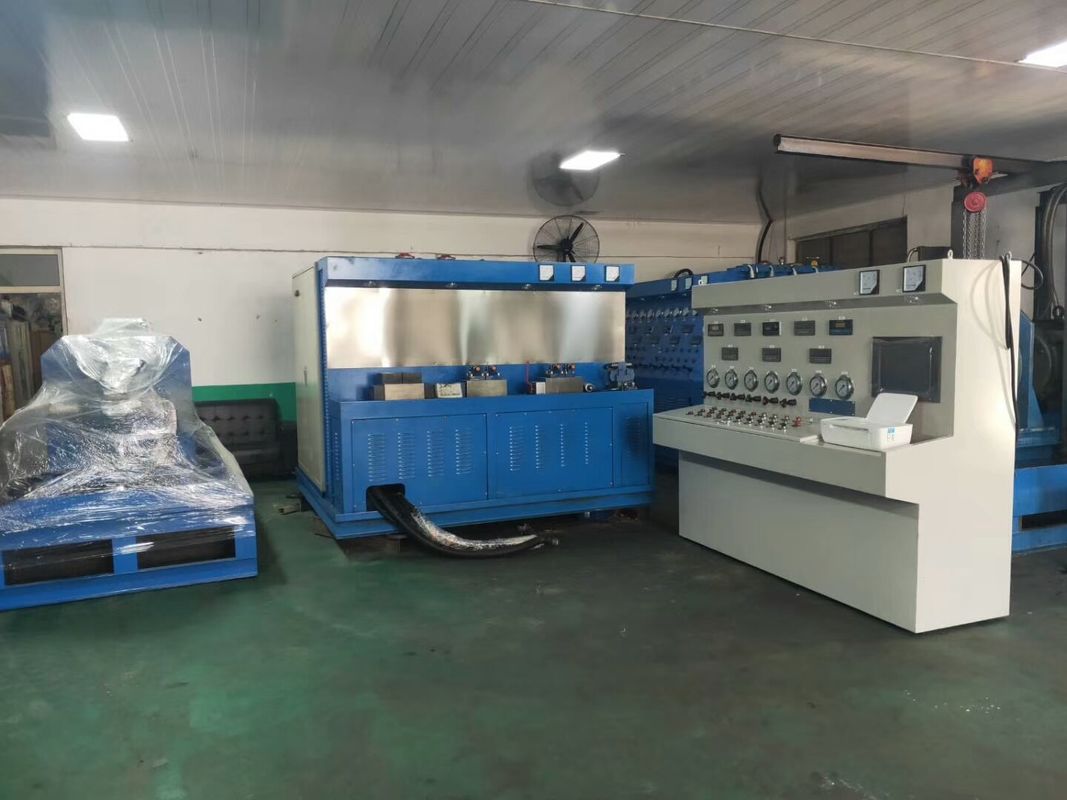

Banco de ensayo hidráulico con sistema de recogida de datos fácil de usar

Plataforma de ensayo de la bomba hidráulica

Puntos de ensayo:

1. Ensayos de desplazamiento: medición de la presión y la descarga sin carga.

2Prueba de eficiencia de volumen: Medición de la eficiencia de volumen en condiciones de funcionamiento nominal.

3Prueba de potencia: potencia de arranque, potencia nominal y potencia de sobrecarga

4Prueba de sobrecarga: desplazamiento máximo de la bomba o motor hidráulico (a alta velocidad), velocidad nominal, presión nominal del 110% o presión máxima para funcionar durante 1 minuto o menos.

5Prueba de par: par de entrada de la bomba hidráulica, par de extremo del eje del motor hidráulico (prueba inversa)

6Prueba de fuga externa: durante los ensayos anteriores, comprobar la fuga de las partes de sellado.

7- ensayos auxiliares de válvulas hidráulicas y cilindros hidráulicos, etc.

IV. Función y parámetros del banco de ensayo

1Modo de accionamiento: motorizado, con una potencia de 110 kW + 22 kW + 22 kW + 0,75 kW

2Modo de velocidad: control de frecuencia de 0 a 3000 r/min.

3Modo de carga: válvula de alivio proporcional de ordenador para cargas bidireccionales de hasta 40 MPa.

4. Flujo máximo: ≤ 500 L/min. Flujo máximo del sistema auxiliar de baja presión ≤ 330 L/min.

5Presión máxima del sistema auxiliar: 35 MPa

6. Flujo máximo del sistema auxiliar de alta presión 34 L/min, presión máxima del sistema auxiliar: 31,5 MPa

7Intervalo de temperatura para el banco de ensayo: 0 - 60°C

8Temperatura media con enfriamiento natural.

9Requisitos de energía: AC380V 300A

10Sensores y fuente de alimentación de control: DC24V

11La computadora genera automáticamente informes de pruebas, curvas y adquisición de datos

Para más información, póngase en contacto conmigo.
