Máquina de prueba de bomba hidráulica digital de 160 kW con computadora

Bombas hidráulicas/bancos de ensayo de motores, para la reparación de bombas o motores

Objetos de ensayo

1,DPrueba de colocación:ensayo de presión sin carga, ensayo de desplazamiento

2,Prueba deeficiencia de volumen: la eficiencia de volumen en condiciones de funcionamiento nominal,

3.¿ Qué?Las tasas de cargat: desplazamiento máximo de la bomba o del motor hidráulico (alta velocidad), velocidad nominal, funcionando durante 1 minuto o menos bajo presión nominal o bajo presión máxima

4.- ¿ Por qué?ExternasFugas Prueba: en el ensayo anterior, comprobar la fuga de las partes de sellado.

Características estructurales:

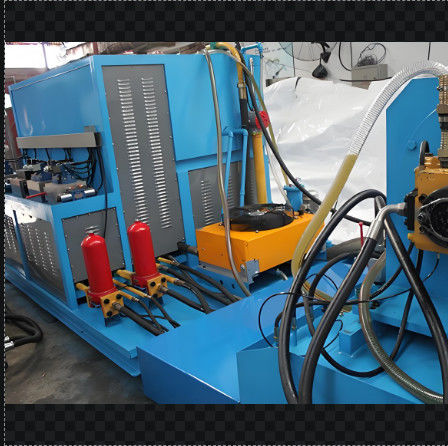

1. Todo el banco de pruebas es accionado por un motor eléctrico. Este banco de pruebas se puede clasificar en tres partes: la plataforma del motor eléctrico, la plataforma del tanque de aceite y el gabinete de control.La estructura tiene un tamaño pequeño, peso ligero, diseño compacto y facilidad de instalación, entre otras características.

2Adopta el diseño de un bloque hidráulico integrado, garantizando menos fugas, una estructura compacta y facilitando el montaje y desmontaje.

3Las mangueras de aceite de salida están dispuestas de manera ordenada, presentando una disposición clara y facilitando el funcionamiento y la instalación.

Parámetros principales:

1Dimensiones y parámetros principales:
Peso: 3 toneladas

Dimensión exterior:
La plataforma de conducción: 1400 * 2100 * 1600 mm

El tanque de aceite principal y la mesa de control de la válvula: 2700 * 2050 * 2030mm

Potencia motriz: 110 kW

Motor auxiliar: 22KW. La bomba de suministro de aceite de baja presión es una bomba de vela, 45V - 75A

Motor auxiliar: 22KW. La bomba de suministro de aceite de alta presión es A2F23/31

Flujo máximo: 500L + 500L

2Configuración y parámetros principales del banco de ensayo:

Modo de conducción: con motor eléctrico

Velocidad: motor de 4 polos, 0-3000 r/min (se recomienda utilizar menos de 2300 r/min)

Modo de carga: edición por ordenador; modos manuales y automáticos para la presión de carga

Modo de suministro de petróleo: autoabsorción y fuerza

Modo de visualización: medidor digital y pantalla de ordenador

Modo de funcionamiento: manual y automático

3Medio de trabajo: aceite hidráulico ISOVG46

4- Volumen del tanque de aceite: 1250 L diseñado, 1200 L en realidad

5- Requisito de limpieza del aceite: GB/T14039 19/16 (grado NAS10)

Modo de alimentación del aceite:

Suministro de aceite de la bomba de aceite de baja presión: 70 L/min 0-3MPa

Suministro de aceite de preparación automática

Pumpa de aceite auxiliar de alta presión: 18L/min 0-31,5Mpa

1# aceite auxiliar de la bomba piloto: 15L/min 0-4Mpa

2# Aceite auxiliar de la bomba piloto: 15L/min 0-4Mpa

Modo de muestra:

1. en metros y computadoras;

• El caudal, la temperatura y la velocidad se muestran en dígito;
• La presión se muestra por medidor y el ordenador lee la señal enviada por el sensor de presión;
• El nivel de aceite se muestra directamente por el medidor de nivel de líquido
• El bloqueo del filtro es alarmado por luz roja y zumbido

Instrucciones de instalación:

1. Al llegar este sistema hidráulico, compruebe si todo cumple con los requisitos. Determine si el banco de pruebas cumple con la solicitud de diseño y si hay algún daño.contactar directamente con el fabricante.
2. Cuando se instale cada parte del sistema hidráulico,garantizar que la cubierta o el envoltorio de cada puerto de aceite externo no se caigan antes de conectar las mangueras de este equipo para evitar cualquier contaminación del sistema hidráulico..
3Después de transportar este sistema hidráulico a la posición de instalación, fijarlo firmemente para evitar cualquier impacto en el rendimiento del sistema.
4Una vez que cada parte de este sistema hidráulico esté en la posición correcta, conecte las mangueras del sistema hidráulico de acuerdo con el dibujo del funcionamiento hidráulico.
5Durante el proceso de conexión, no omita ni dañe ningún sello.
6Después de completar la instalación, por favor conecte la electricidad.
