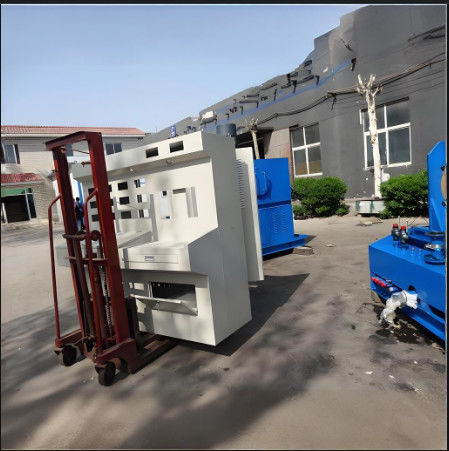

Pruebador de bomba hidráulica industrial de alto rendimiento para trabajos de reparación

 Prueba de bomba hidráulica / motor

Motor de accionamiento eléctrico: 75 kW-160 kW

Presión: 31,5Mpa - 42Mpa

Velocidad: 0 a 1500 r/min

PLC de Siemens

Impresora HP

Radiador de refrigeración por aire

Display digital de varios datos


Breve introducción

El banco de ensayo integral hidráulico es un equipo especializado utilizado para probar y evaluar componentes hidráulicos en empresas de mantenimiento.El sistema selecciona componentes y accesorios hidráulicos y eléctricos de alta calidad del país y del extranjero, y tiene las características de estructura compacta, calidad fiable, diseño razonable, fácil operación y mantenimiento,

El sistema hidráulico de este banco de ensayo adopta una estructura de tanque de aceite cerrado, lo que le permite trabajar en un entorno polvoriento.Se debe prestar atención a la limpieza periódica del polvo del equipo hidráulico durante su uso para garantizar que el sistema hidráulico tenga una buena disipación de calor y una limpieza del aceite..




Características estructurales
Este dispositivo utiliza un motor eléctrico como sistema de accionamiento de todo el banco de ensayo y está equipado con dos unidades de motor de la bomba de aceite como sistemas auxiliares de suministro de combustible para el banco de ensayo.El banco de ensayo está dividido en cuatro partes.La estructura de la instalación tiene las ventajas de peso ligero, estructura compacta,y fácil de instalar.
Adopta un diseño de bloque de circuito de aceite integrado, el sistema tiene las características de baja fuga, estructura compacta, fácil desmontaje y montaje.
El circuito de aceite de salida está ordenado y claramente, por lo que es fácil de operar e instalar.


Parámetros principales:
Potencia: 160 kW + 22 kW + 2,2 kW + 0,8 kW + 0,8 kW + 0,75 = 187 kW
Presión máxima: 35 MP;
Flujo del sistema principal: 550L+550L
Velocidad de la bomba hidráulica: 0-1500 r/min
Configuración funcional y parámetros del banco de ensayo:
Función: el banco de ensayo hidráulico completo puede ensayar los siguientes componentes:
Pruebas principales: bombas hidráulicas simples y dobles; bombas hidráulicas abiertas y cerradas; motor hidráulico axial de alta velocidad, etc.
Modo de accionamiento: potencia de salida del motor eléctrico de 160 kW; velocidad de rotación 0-1500 r/min
Método de carga:
1) Carga de la bomba: válvula de alivio proporcional con doble presión de carga remota máxima de 35Mpa
2) Carga del motor: el motor de carga (utilizado como condición de funcionamiento de la bomba en este momento) carga el motor de ensayo (medida del par, velocidad, etc. en el eje de torsión).
Método de suministro de aceite: el suministro de aceite de la bomba de aceite de baja presión: 350 L/min 0-3MPa y el suministro de aceite de limpieza automática están disponibles;
Aceite auxiliar para el piloto: 15L/min 0-4Mpa
Modo de visualización

El instrumento y el ordenador pueden mostrar simultáneamente:
1- visualización digital del caudal, la temperatura, la velocidad y el par;
2. La presión se muestra mediante un manómetro mecánico (el ordenador lee la señal del sensor de presión);
El nivel de líquido se muestra directamente por el medidor de nivel.
3. Bloqueo del filtro provocado por alarma de luz roja;
4. Todos los datos mostrados en la pantalla LCD de la computadora, incluidas las tablas de datos y los gráficos de curvas.
Purificación de aceite:Filtrar el aceite que entra y sale del depósito de combustible.
Se dispone de un filtro de aceite adicional para recuperar el aceite en el depósito de aceite de la plataforma de reciclaje.
Medio de trabajo: ISOVG32 # aceite hidráulico
Capacidad del depósito de combustible: 1500L, reabastecimiento real de 1300L
Cuatro conjuntos de bridas polivalentes y juntas relacionadas están conectados por la bomba, y se utiliza un eje de conexión semiacabado para procesar la funda del eje de conexión.


Artículos sometidos a prueba
Prueba de inspección del desplazamiento: sin presión de carga, medir el desplazamiento.
Prueba de eficiencia volumétrica: se mide la eficiencia volumétrica en condiciones de funcionamiento nominal.
Prueba de sobrecarga: desplazamiento máximo, velocidad nominal,y la presión nominal de la bomba hidráulica debe funcionar durante menos de 1 minuto al 110% o a la presión máxima (dependiendo de la potencia del componente sometido a ensayo).
Fugas externas: en el ensayo anterior, comprobar la situación de fuga de la parte de sellado.
Precisión del ensayo: (1) Presión: precisión ± 0,1%, rango de medición 0-35Mpa
(2) Cantidad de flujo: precisión ± 0,5%, rango de medición 5-400L/min
(3) Velocidad: precisión ± 0,5%, rango de medición 0-2200 r/min
(4) Temperatura: exactitud ± 1 °C, rango de medición -20-100 °C
