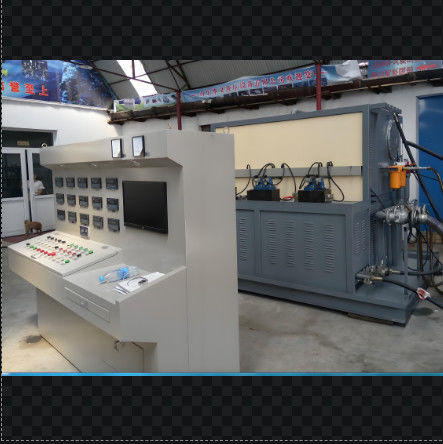

Estancia de ensayo de motores hidráulicos digitales energéticamente eficientes computarizada

Estancia de ensayo de la bomba hidráulica

Especificación

I. Requisitos funcionales: Es capaz de probar principalmente bombas hidráulicas (bombas abiertas, bombas cerradas, bombas dobles abiertas) y motores de alta velocidad a probar.Los motores hidráulicos de baja velocidad pueden probarse de manera sencilla..

El ordenador situado en el banco de ensayo adquiere y registra los datos de ensayo de la bomba hidráulica y del motor hidráulico, formando posteriormente curvas de visualización e imprimiendo informes de ensayo.

II. Las condiciones de trabajo
Puntos de ensayo:

1. Prueba de desplazamiento: que comprende el ensayo de presión sin carga y el ensayo de desplazamiento.
2Prueba de la eficiencia del volumen: Medida de la eficiencia del volumen en condiciones de funcionamiento nominal.
3. Prueba de sobrecarga: que implica el desplazamiento máximo de la bomba o motor hidráulico (a alta velocidad), la velocidad nominal y el funcionamiento durante 1 minuto o menos bajo presión nominal o la presión máxima.
4. Prueba de fugas externas: durante el ensayo antes mencionado, inspeccionar las fugas de las partes de sellado.
5Asistencia en pruebas de válvulas hidráulicas, cilindros hidráulicos, etc.

III. Función y parámetros del banco de ensayo

1Modo de conducción: motor eléctrico de 160 kW + 5,5 kW + 5,5 kW + 0,75 kW + 0,75 kW + 0,75 kW
2Modo de ajuste de velocidad: controlado por un convertidor de frecuencia, 100 - 3000 r/min.
3Modo de carga: carga de tres vías, a través de la válvula de alivio manual, 38Mpa + 38Mpa + 31.5Mpa. Se pueden probar tres bombas.
4Suministro de aceite desde el banco de ensayo a la bomba de ensayo: tanto automático como forzado.
5El banco de pruebas examina principalmente las bombas hidráulicas abiertas, las bombas abiertas en tándem, las bombas cerradas y los motores hidráulicos de alta velocidad.Realiza ensayos auxiliares en válvulas hidráulicas y cilindros hidráulicos, etc.
6El banco de ensayo es capaz de ensayar bombas de rotación tanto en sentido horario como en sentido contrario.
7El banco de pruebas puede generar e imprimir informes de pruebas.
8El banco de ensayo está equipado con un equipo de filtro para la recuperación del aceite filtrado.
9- Volumen del tanque de aceite: 1200L
10El aceite se filtra con una función de alarma.
11Método de refrigeración: radiador de refrigeración por aire
12. Flujo máximo del sistema: ≤ 380L/min + 380L/min + 150L/min
13. Flujo máximo del sistema de asistencia a baja presión: ≤ 70 L/min. Presión del sistema de asistencia a baja presión: 3Mpa
14. Flujo máximo del sistema de asistencia a alta presión: ≤ 15 L/min. Presión del sistema de asistencia a alta presión: 31,5 Mpa
15Sistema de guía: 2 bombas y 4 vías
