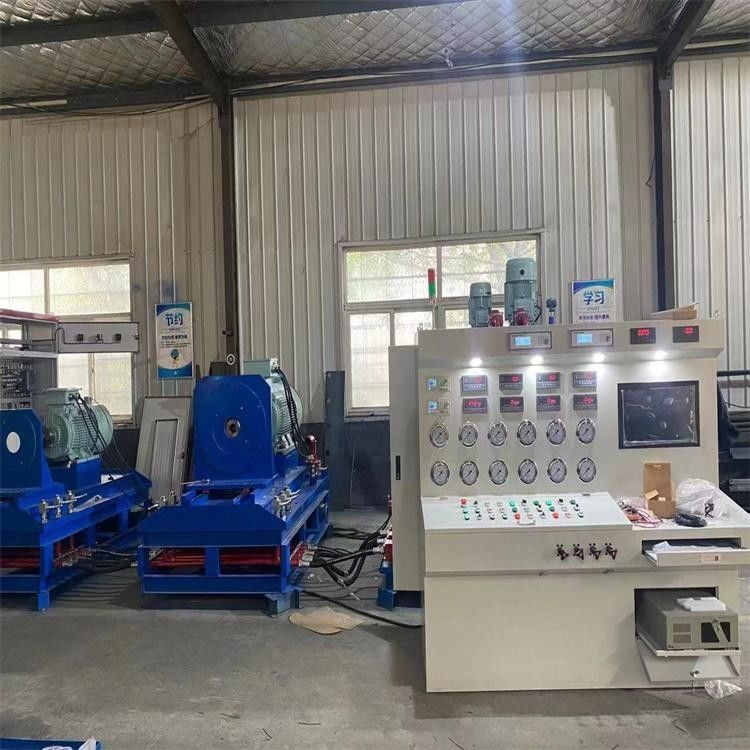

Equipo de prueba de bomba hidráulica industrial fácil de operar 31Mpa -42Mpa

Banco de ensayo de bomba hidráulica / motor

Breve introducción

El banco de ensayo integral hidráulico es un equipo especializado utilizado para probar y evaluar componentes hidráulicos en empresas de mantenimiento.El sistema selecciona componentes y accesorios hidráulicos y eléctricos de alta calidad nacionales y extranjeros, y tiene las características de estructura compacta, calidad fiable, diseño razonable, fácil operación y mantenimiento,

El sistema hidráulico de este banco de ensayo adopta una estructura de tanque de aceite cerrado, lo que le permite trabajar en un entorno polvoriento.Se debe prestar atención a la limpieza periódica del polvo del equipo hidráulico durante su uso para garantizar que el sistema hidráulico tenga una buena disipación de calor y una limpieza del aceite..

Características estructurales

Este dispositivo utiliza un motor eléctrico como sistema de accionamiento de todo el banco de ensayo y está equipado con dos unidades de motor de la bomba de aceite como sistemas auxiliares de suministro de combustible para el banco de ensayo.El banco de ensayo está dividido en cuatro partes.La estructura de la instalación tiene las ventajas de peso ligero, estructura compacta,y fácil de instalar.
Adopta un diseño de bloque de circuito de aceite integrado, el sistema tiene las características de baja fuga, estructura compacta, fácil desmontaje y montaje.
El circuito de aceite de salida está ordenado y claramente, por lo que es fácil de operar e instalar.


Parámetros principales:

Potencia: 160KW + 22KW + 2,2KW + 0,8KW + 0,8KW + 0.75
Presión máxima: 35 MP;
Flujo del sistema principal: 550L+550L
Velocidad de la bomba hidráulica: 0-1500 r/min
Configuración funcional y parámetros del banco de ensayo:
Función: el banco de ensayo hidráulico completo puede ensayar los siguientes componentes:
Pruebas principales: bombas hidráulicas simples y dobles; bombas hidráulicas abiertas y cerradas; motor hidráulico axial de alta velocidad, etc.
Modo de accionamiento: potencia de salida del motor eléctrico de 160 kW; velocidad de rotación 0-1500 r/min

Artículos sometidos a prueba
Prueba de inspección del desplazamiento: sin presión de carga, medir el desplazamiento.
Prueba de eficiencia volumétrica: se mide la eficiencia volumétrica en condiciones de funcionamiento nominal.
Prueba de sobrecarga: desplazamiento máximo, velocidad nominal,y la presión nominal de la bomba hidráulica debe funcionar durante menos de 1 minuto al 110% o a la presión máxima (dependiendo de la potencia del componente sometido a ensayo).
Fugas externas: en el ensayo anterior, comprobar la situación de fugas de la parte de sellado.
Precisión del ensayo: (1) Presión: precisión ± 0,1%, rango de medición 0-35Mpa
(2) Cantidad de flujo: precisión ± 0,5%, rango de medición 5-400L/min
(3) Velocidad: precisión ± 0,5%, rango de medición 0-2200 r/min
(4) Temperatura: exactitud ± 1 °C, rango de medición -20-100 °C
