Equipo de ensayo de bombas hidráulicas fiables para la reparación de máquinas de construcción

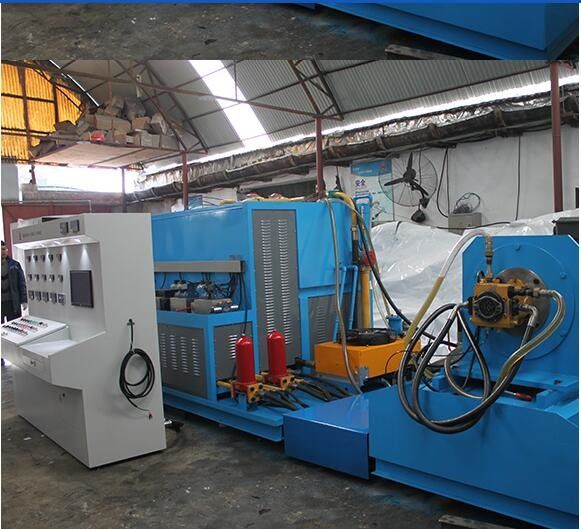

Banco de ensayo de bomba hidráulica / motor de función completa

Breve introducción

El banco de ensayo integral hidráulico es un equipo especializado utilizado para probar y evaluar componentes hidráulicos en empresas de mantenimiento.El sistema selecciona componentes y accesorios hidráulicos y eléctricos de alta calidad nacionales y extranjeros, y tiene las características de estructura compacta, calidad fiable, diseño razonable, fácil operación y mantenimiento,

El sistema hidráulico de este banco de ensayo adopta una estructura de tanque de aceite cerrado, lo que le permite trabajar en un entorno polvoriento.Se debe prestar atención a la limpieza periódica del polvo del equipo hidráulico durante su uso para garantizar que el sistema hidráulico tenga una buena disipación de calor y una limpieza del aceite..




Características estructurales
Este dispositivo utiliza un motor eléctrico como sistema de accionamiento de todo el banco de ensayo y está equipado con dos unidades de motor de la bomba de aceite como sistemas auxiliares de suministro de combustible para el banco de ensayo.El banco de ensayo está dividido en cuatro partes.La estructura de la instalación tiene las ventajas de peso ligero, estructura compacta,y fácil de instalar.
Adopta un diseño de bloque de circuito de aceite integrado, el sistema tiene las características de baja fuga, estructura compacta, fácil desmontaje y montaje.
El circuito de aceite de salida está ordenado y claramente, por lo que es fácil de operar e instalar.


Parámetros principales:
Potencia: 160 kW + 22 kW + 2,2 kW + 0,8 kW + 0,8 kW + 0,75 = 187 kW
Presión máxima: 35 MP;
Flujo del sistema principal: 550L+550L
Velocidad de la bomba hidráulica: 0-1500 r/min
Configuración funcional y parámetros del banco de ensayo:
Función: el banco de ensayo hidráulico completo puede ensayar los siguientes componentes:
Pruebas principales: bombas hidráulicas simples y dobles; bombas hidráulicas abiertas y cerradas; motor hidráulico axial de alta velocidad, etc.
Modo de accionamiento: potencia de salida del motor eléctrico de 160 kW; velocidad de rotación 0-1500 r/min
Método de carga:
1) Carga de la bomba: válvula de alivio proporcional con doble presión de carga remota máxima de 35Mpa
2) Carga del motor: el motor de carga (utilizado como condición de funcionamiento de la bomba en este momento) carga el motor de ensayo (medida del par, velocidad, etc. en el eje de torsión).
Método de suministro de aceite: el suministro de aceite de la bomba de aceite de baja presión: 350 L/min 0-3MPa y el suministro de aceite de limpieza automática están disponibles;
Aceite auxiliar para el piloto: 15L/min 0-4Mpa
Modo de visualización

El instrumento y el ordenador pueden mostrar simultáneamente:
1- visualización digital del caudal, la temperatura, la velocidad y el par;
2. La presión se muestra mediante un manómetro mecánico (el ordenador lee la señal del sensor de presión);
El nivel de líquido se muestra directamente por el medidor de nivel.
3. Bloqueo del filtro provocado por alarma de luz roja;
4. Todos los datos mostrados en la pantalla LCD de la computadora, incluidas las tablas de datos y los gráficos de curvas.
Purificación de aceite:Filtrar el aceite que entra y sale del depósito de combustible.
Se dispone de un filtro de aceite adicional para recuperar el aceite en el depósito de aceite de la plataforma de reciclaje.
Medio de trabajo: ISOVG32 # aceite hidráulico
Capacidad del depósito de combustible: 1500L, reabastecimiento real de 1300L
Cuatro conjuntos de bridas polivalentes y juntas relacionadas están conectados por la bomba, y se utiliza un eje de conexión semiacabado para procesar la funda del eje de conexión.


Artículos sometidos a prueba
Prueba de inspección del desplazamiento: sin presión de carga, medir el desplazamiento.
Prueba de eficiencia volumétrica: se mide la eficiencia volumétrica en condiciones de funcionamiento nominal.
Prueba de sobrecarga: desplazamiento máximo, velocidad nominal,y la presión nominal de la bomba hidráulica debe funcionar durante menos de 1 minuto al 110% o a la presión máxima (dependiendo de la potencia del componente sometido a ensayo).
Fugas externas: en el ensayo anterior, comprobar la situación de fugas de la parte de sellado.
Precisión del ensayo: (1) Presión: precisión ± 0,1%, rango de medición 0-35Mpa
(2) Cantidad de flujo: precisión ± 0,5%, rango de medición 5-400L/min
(3) Velocidad: precisión ± 0,5%, rango de medición 0-2200 r/min
(4) Temperatura: exactitud ± 1 °C, rango de medición -20-100 °C



Método de ensayo
Prueba de la bomba hidráulica: el motor de accionamiento principal impulsa el filtro de la bomba de ensayo para extraer el medio del depósito de aceite hidráulico para completar la acción de trabajo.La carga de presión se incrementa o disminuye a través de la válvula de alivio proporcional en el puerto de aceite de trabajo de la bomba de ensayo.. (La bomba de circuito cerrado requiere que se encienda la bomba de suministro de aceite auxiliar)
Prueba del motor hidráulico axial de alta velocidad: realizar el ensayo de la condición de la bomba con la misma bomba (se debe encender la bomba de suministro de aceite auxiliar)
Motor hidráulico de alta velocidad con función de válvula de equilibrio: el motor de ensayo se somete a una prueba de carga del extremo del eje por el motor de carga (utilizado como condición de funcionamiento de la bomba en este momento).


Otros datos
El caudal máximo del sistema es ≤ 550L/min * dos canales
El caudal máximo del sistema auxiliar de baja presión es ≤ 350 L/min y la presión máxima del

El sistema auxiliar de baja presión es de 0,6-3Mpa.

El caudal máximo del sistema piloto es ≤ 15 L/min, y la presión máxima del sistema auxiliar del piloto es de 0 a 4 MPa.

Rango de temperatura del entorno de funcionamiento del equipo: -10-60 °C

Requisito de potencia del equipo: AC380V 400A

Fuente de alimentación del sensor y del mando: DC24V

La computadora genera automáticamente informes experimentales, gráficos de curvas, recopilación de datos e impresión de resultados.

Modo de visualización: visualización digital de la velocidad, el caudal, la temperatura y el par.

Los componentes ensayados: principalmente bombas hidráulicas abiertas, bombas abiertas dobles, bombas cerradas, motores hidráulicos de alta velocidad, etc.

Rotación en el sentido de las agujas del reloj, en sentido contrario a las agujas del reloj; puede probarse

Instaló un camión de filtro de aceite para recuperar el petróleo filtrado.

Configuración principal
1 motor eléctrico de 160 kW 1 juego
2 radiadores 450L/Min 2 unidades
3 motores auxiliares de 22 kW 1 juego
4 motores eléctricos de 2,2 kW 1 juego
5 gabinetes de distribución 187kw 1 juego
6 camiones de filtro de aceite de 0,75 kW (LUC/40) 1 juego
7 válvulas de desbordamiento, 5 válvulas de desbordamiento principales, 5 válvulas de desbordamiento remotas, un total de 10 válvulas
Válvula de 8 piezas y válvula tubular de 8 piezas
9 válvulas direccionales, 2 piezas
10 filtros de retorno de aceite, 2 piezas
11 filtros de succión de aceite 2 piezas
12 filtros de aire 1 pieza
13 medidor de nivel de líquido YWZ/400T 1 pieza
14 bloques integrados Shandong Huayi Hidráulico 4 piezas
15 tanques de combustible y tuberías de accesorio, Shandong Huayi Hydraulic 1 juego
16 sensores de flujo, 50, 25, un total de 3 conjuntos
17 instrumentos de visualización digital, 6 piezas
Un convertidor de frecuencia de 18 kW de 160
19 bombas hidráulicas 45V75A C310, un total de 2 unidades
20 motor de carga de alta velocidad A2FM250 1 juego
21 válvulas de succión de aceite, 2 piezas
Un conjunto de 22 mangueras hidráulicas
Un medidor de par 23
24 sensor de temperatura PT100 1
Sensor de velocidad 25 NJK 1
26 sensores de presión, 3 piezas
27PLC de Siemens 1 unidad
28 manómetros mecánicos, 6 piezas
29 componentes eléctricos, incluidos los contactores, relés, interruptores de aire, transformadores, interruptores de alimentación, etc.
30 módulos Siemens (4 entradas analógicas) 3 unidades
31 computadoras industriales 1 unidad
32 transformadores de corriente, de 1 volímetro cada uno
Impresora de 33 HP 1 unidad
34 luminarias, 4 luces
35 monitor 1 unidad
